QCNC6832数控系统
当前位置:首页产品中心 > 智能制造及数控核心技术 > 数控系统 > QCNC6832数控系统 >
![](/uploadfile/2015/0723/20150723123507907.jpg)

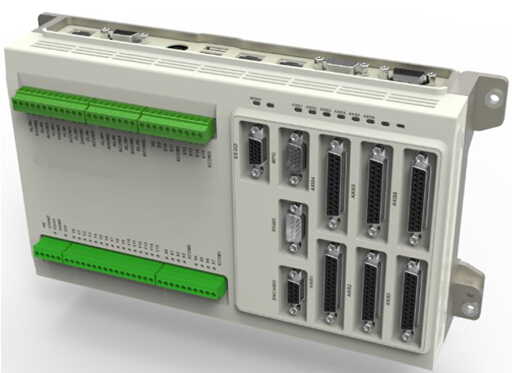

QCNC6832数控系统是一款实用普及型数控系统,主要针对3C产业装备需求特点,研发的一款结构紧凑、功能强大、简捷智能的数控系统。
1. 硬件结构
主控系统集成设计:控制器集成了常用CNC 机床的功能信号,可以满足机床复杂的信号需求,同时高度整合的结构设计极大得保证了数控系统的性能品质。
操作面板采用10.4LCD″ 彩色显示器,分辨率800X600,并集显示器、CNC键盘、及操作面板为一体;
2. 主要技术性能指标:
最大控制轴数:6
联动轴数:4
主频:1.66GHz
数字输入/输出:30/16
伺服控制周期125us(不可调)
控制周期250us(不可调)
模拟量输出范围:-10V~+10V
脉冲输出:1MHz
3. 系统的主要特点
支持夹臂式、圆盘式刀库,支持伺服刀库
WinCE6.0操作系统,具有良好的实时性、稳定性、可靠性
自定义G/M代码,良好的扩展性,可适用于专机
可将图像+ 上下料+ 加工整合一体控制,更好的操作性、实时性,经济的完全解决方案
可重组的硬件平台,人机交互可选用按键式面板、触摸屏、手持盒。主控单元可选配网络型、脉冲/模拟量型。总线型扩展模块最多可达256路DO/DI
基于开放的CNC控制系统平台,HMI/NC/PLC独立模块设计,用户可在平台基础上,二次开发界面,宏命令,逻辑,快速构建专用系统
6路脉冲量/模拟量输出接口,可连接第三方驱动系统,灵活方便
4. 主要软件功能
强大的轨迹优化组件
前瞻预处理组件
双向螺距误差补偿功能
反向间隙补偿功能
垂直度误差补偿组件
