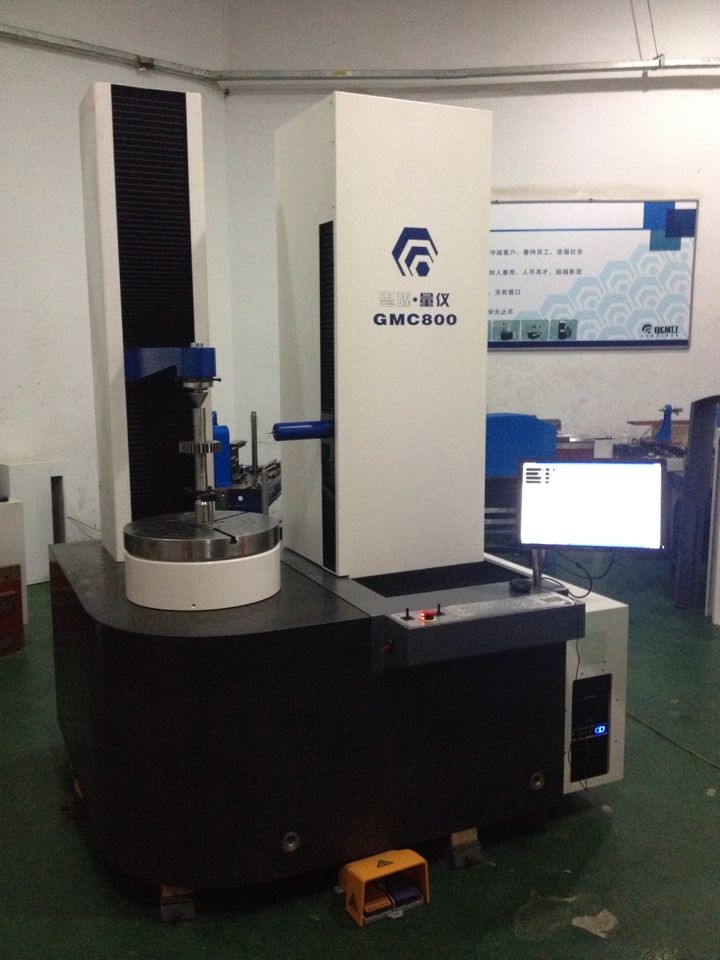

GMC800齿轮测量中心
GMC800齿轮测量中心按现代先进的电子展成法和坐标测量技术相融合的原理，应用花岗岩底座、一维防撞测头或三维防撞测头、高精度进口导轨和丝杠、采用全闭环速度控制模式，将高精度测量系统与数控技术、计算机信息处理技术相结合，实现齿轮及刀具等多个参数高效精密的测量。GMC800齿轮测量中心可以测量直齿、斜齿、圆柱齿轮、内齿轮、蜗轮、蜗杆、锥齿轮、弧锥齿、花键、分度盘等齿轮类工件，滚刀、插齿刀、剃齿刀等齿轮加工刀具，以及凸轮轴、曲轴、偏心轴等回转轴类工件，同时还可测量圆度、波纹度、副轴总成位置度等形位误差量。本设备的综合指标在国内外达到领先水平，该系列设备所配备的未知参数圆柱齿轮工件测量软件更是达到国际先进水平。可广泛应用于汽车、机床工具、仪器仪表、矿山机械及其他关键领域。性能特点：1.基于电子展成与坐标法相结合的原理，测量精度高。2.采用当代先进的的基于DSP的运动控制系统与伺服电机，运动平稳、定位准确。3.主机结构紧凑，采用精密导轨，刚性好，机床几何精度高。4.主机采用X、Y、Z、W四坐标测量系统，进口长光栅、圆光栅传感器，经过高倍率细分，测量分辨率高。5.具有测头防撞功能。6.具有完善的智能测量功能，简易、快捷的智能操作。7.图文交互式测量软件，学习简单，操作方便，效率高。8.一次装夹，高速自动完成齿轮各项目的检测。仪器的组成：1、仪器主机…………………………1台；2、计算机……………………………1套：3、激光打印机………………………1台：4、测针………………………………1组；5、带动器……………………………1套；6、校验球及球座……………………1套；7、标准芯轴…………………………1套；8、扭簧表及磁力表座………………1套；9、计算机桌…………………………1张10、附件：标准齿轮……………………（费用另计）螺旋线标准样板……………（费用另计）渐开线标准样板……………（费用另计）获取更多信息
- 说明书
- 培训
- 卡具
- 刀具
- 软件
技术参数：
1、模数范围（mm）：1-20
2、工件最大直径（mm）：800
3、可测螺旋角（°）：0~90
4、上下顶尖距离（mm）：100-1000
5、工件最大重量（kg）：1000
6、仪器尺寸（mm）：1770×1664×2570
7、仪器重量（kg）：5648
