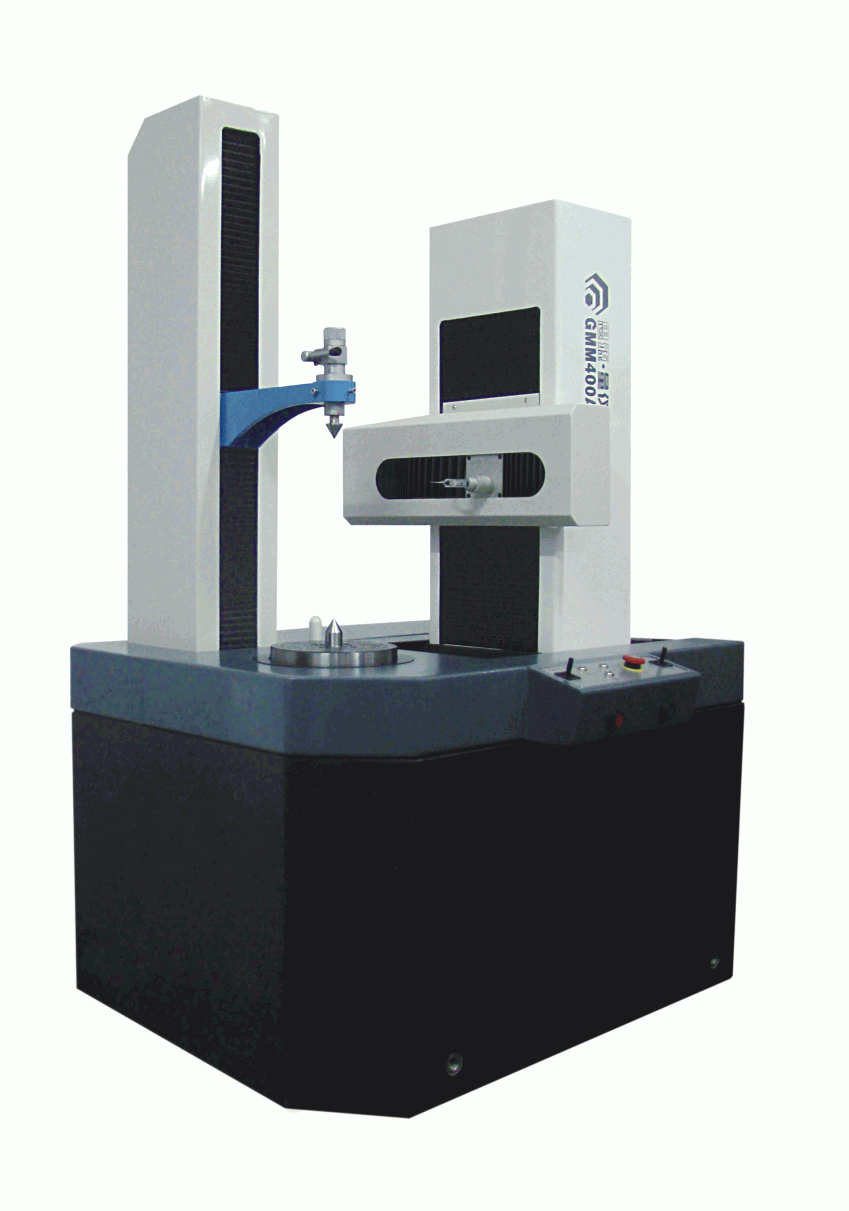

GMC-A系列齿轮测量中心
GMC-A系列齿轮测量中心时一款新型全自动智能化齿轮测量中心，可实现渐开线圆柱齿轮、剃齿刀、插齿刀、滚刀、蜗杆、内齿、分度盘、花键等类型工件的检测，该设备相对于其他系列同规格产品结构更为紧凑，装夹空间充裕，可在一次装夹条件下，完成各项检测项目误差的测量。适用于汽车、摩托车及电动工具行业。性能特点：1、采用电子展成的测量原理，独特的运动模式，一次性装夹完成齿轮各项指标检测。2、采用高精度的密珠滚动轴系及精密导轨结构，具有精度高、寿命长等特点。3、 图文交互式测量软件，学习简单，操作方便，效率高。4、采用电感数字测头，测力小，灵敏度高，且有防撞功能。5、基准元件、控制执行元件采用进口，确保仪器的稳定性。6、齿轮测量参数文件和数据文件的存储、调用功能。7、自主研发软件，具有对齿轮修形设计等多种误差评值方法。仪器的组成：1、仪器主机…………………………1台；2、计算机……………………………1套：3、激光打印机………………………1台：4、测针………………………………1组；5、带动器……………………………1套；6、校验球及球座……………………1套；7、标准芯轴…………………………1套；8、扭簧表及磁力表座………………1套；9、计算机桌…………………………一张10、附件： 标准齿轮…………………（费用另计）螺旋线标准样板…………（费用另计）渐开线标准样板…………（费用另计）获取更多信息
- 说明书
- 培训
- 卡具
- 刀具
- 软件
| 规格 | 模数范围(mm) | 工件最大直径(mm) | 可测螺旋角（°） | 上下顶尖距离（mm） | 工件最大重量（kg） | 仪器尺寸（mm） | 仪器重量（kg） |
| GMC260A | （0.5）1-6 | 260 | 0～90 | 10-400 | 50 | 1080×920×1661 | 1500 |
| GMC350A | （0.5）1-8 | 350 | 0～90 | 10-600 | 80 | 1130×928×1661 | 1560 |
| GMC400A | （0.5）1-10 | 400 | 0～90 | 10-700 | 80 | 1150×968×1861 | 1680 |
| GMC450A | （0.5）1-12 | 450 | 0～90 | 10-700 | 100 | 1193×968×1861 | 1720 |
