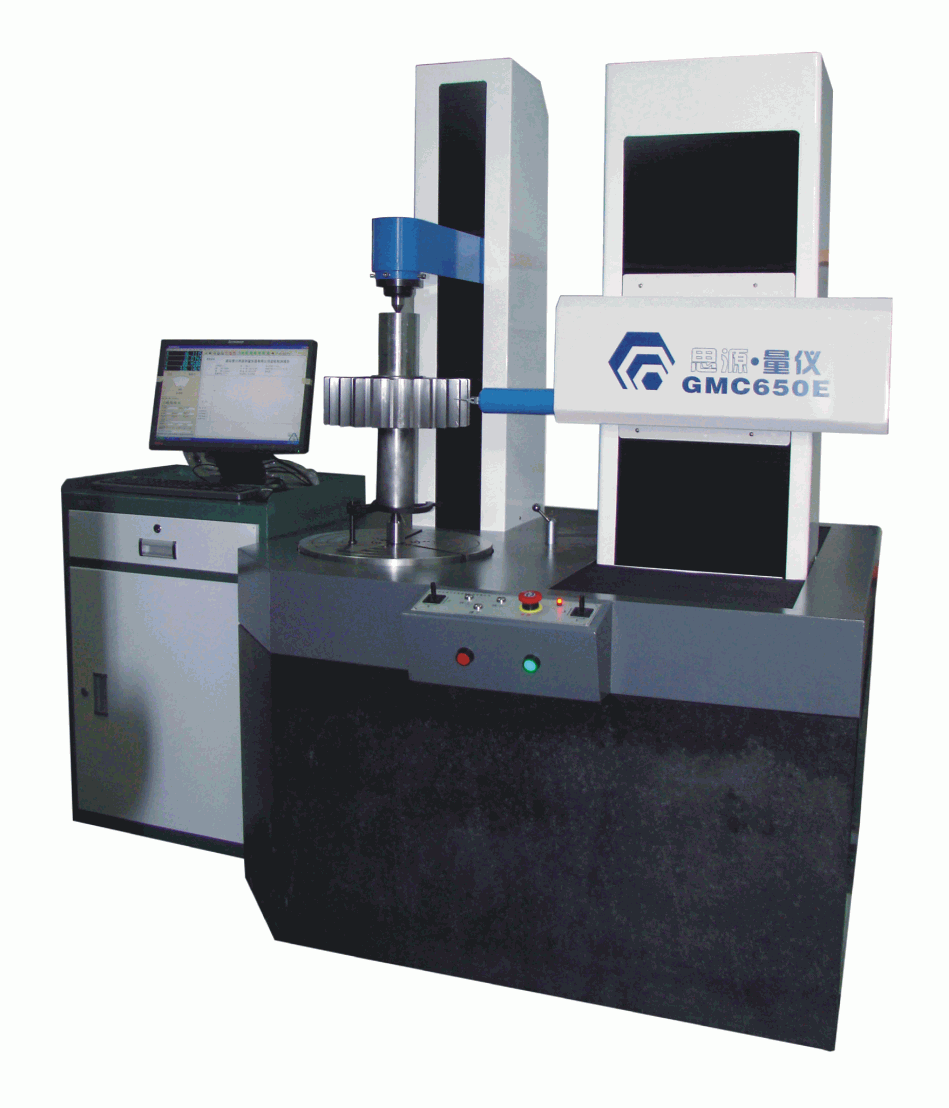

GMC-E系列经济型齿轮测量中心
GMC-E系列齿轮测量中心是基于GMC成熟产品的基础上，设计出一款新型全自动智能化齿轮测量中心，保证了原有的电子展成的坐标测量相融合的原理，为客户提供更经济的齿轮测量解决方案。并可在一次装夹的条件下，完成渐开线齿轮的齿形、齿向及齿距误差的测量，适合于汽车、摩托车及电动工具行业的齿轮精度的检测。性能特点：1、基于电子展成与坐标法相结合的原理，精确快速测量。2、采用当代先进的基于DSP的运动控制系统与伺服电机，运动平稳、定位准确。3、主机结构紧凑，采用精密导轨，刚性好，机床几何精度高。4、测量软件基于WINXP操作系统，全汉化界面，人机交互性好。5、具有完善的智能测量功能，简易、快捷的智能操作。6、具有测头防撞功能。7、一次装夹，高速自动完成齿轮各项目的检测。仪器的组成：1、仪器主机…………………………1台；2、计算机……………………………1套：3、激光打印机………………………1台：4、测针………………………………1组；5、带动器……………………………1套；6、校验球及球座……………………1套；7、标准芯轴…………………………1套；8、扭簧表及磁力表座………………1套；9、计算机桌…………………………一张10、附件：标准齿轮………………………（费用另计）螺旋线标准样板……………（费用另计）渐开线标准样板……………（费用另计）获取更多信息
- 说明书
- 培训
- 卡具
- 刀具
- 软件
| 规格 | 模数范围 (mm) |
工件最大直径 (mm) |
可测螺旋角 （°） |
上下顶尖距离 （mm） |
工件最大重量 （kg） |
仪器尺寸 （mm） |
仪器重量 （kg） |
| GMC350E | （0.5）1-12 | 350 | 0～90 | 20-600 | 80 | 1245×1010×1810 | 1950 |
| GMC450E | （0.5）1-12 | 450 | 0～90 | 20-700 | 150 | 1300×1030×1870 | 2238 |
| GMC650E | （0.5）1-20 | 650 | 0～90 | 20-700 | 300 | 1618×1320×1990 | 2950 |
